Разбивка осей будівлі

Дуже важливий етап перед будівництвом. Витрати пораховані за проектом, і для того щоб вони не збільшилися, потрібно правильно перенести проект на ділянку.

Розбивка або винесення осей будівель та споруд на місцевість – це спеціальні геодезичні роботи, суттю яких є перенесення певних точок із проектної документації на реальну місцевість з відповідною прив'язкою, за результатом яких складається акт розбивки осей на місцевості.

Розбивка осей на місцевості суворо регламентована вимогами, до них належить:

• точність,
• методи кріплення,
• використовуваний інструментарій,
• форми і акти розбивних робот.

Коли робиться винос осей на місцевості

Винесення осей будинків на місцевості проводиться відразу ж, після узгодження проекту та отримання всієї дозвільної документації для будівництва.

По суті, це перший етап початку практичного будівництва, який допомагає максимально точно конфігурувати проектний об'єкт на місцевості, забезпечивши відсутність деформацій при будівництві, стійкість і безпеку будівлі в цілому.

Існує помилкова думка, що здійснювати зведення невеликих будов можна і без винесення осей. Теоретично – таке можливо, проте за такого підходу ймовірність спотворень геометрії споруди різко підвищується і певні деформації під час будівництва практично неминучі.

Результат можна передбачити заздалегідь – упродовж короткого часу вся конструкція «поїде» і будівля почне руйнуватися.

Винесення осей будівлі в натуру – способи закріплення осей

Розбивка осей на початковій стадії будівництва може проводитись у такому порядку:

• розбивка меж котловану фундаменту;
• розбивка осей безпосередньо всередині викопаного котловану із закріпленням на обносці;
• поверховий винос осей.

Осі, що виносяться повинні бути закріплені на місцевості. Робиться це різноманітними способами. Головне – точки перетину основних осей мають бути закріплені на місцевості капітально, тобто, під час проведення робіт вони не повинні зміщуватися.

Найпростіше закріпити перетин осей металевою арматурою. Однак цей спосіб більше підходить для фундаментів свайного типу або в ситуаціях, коли передбачається, що розмітка ще змінюватиметься безпосередньо під час виконання робіт.

Найчастіше використовують закріплення на спеціальній обносці. Як правило, це дерев'яна конструкція, на якій осьові лінії візуалізуються будь-яким можливим способом - фарбою, поруч цвяхів або іншим помітним способом. За відповідними відмітками натягуються шнури, що допомагають чітко визначити місця осьових перетинів.

Наприклад, в міських умовах щільність забудови серйозно ускладнює здійснення розбивки, крім геодезичної розбивки, іноді проводять координацію спеціальних світловідбивних позначок на будівлях, що є навколо будмайданчика. Багато фахівців вважають саме такий спосіб найбільш зручним та надійним. Він дозволяє максимально стабільно зберігати марки протягом усього будівництва.

Розрізняються осі – ті, якими симетрично вибудовується об'єкт, це основні осі. А ті, які проходять за контурами це проміжні. Осі закріплюються на весь період будівництва, і все будівництво вестиметься від основних осей.

З чого починається винесення осей на місцевості

Все починається з , певних точок з яких і переноситимуться в осі натуру, згідно з планом розбивки осей.

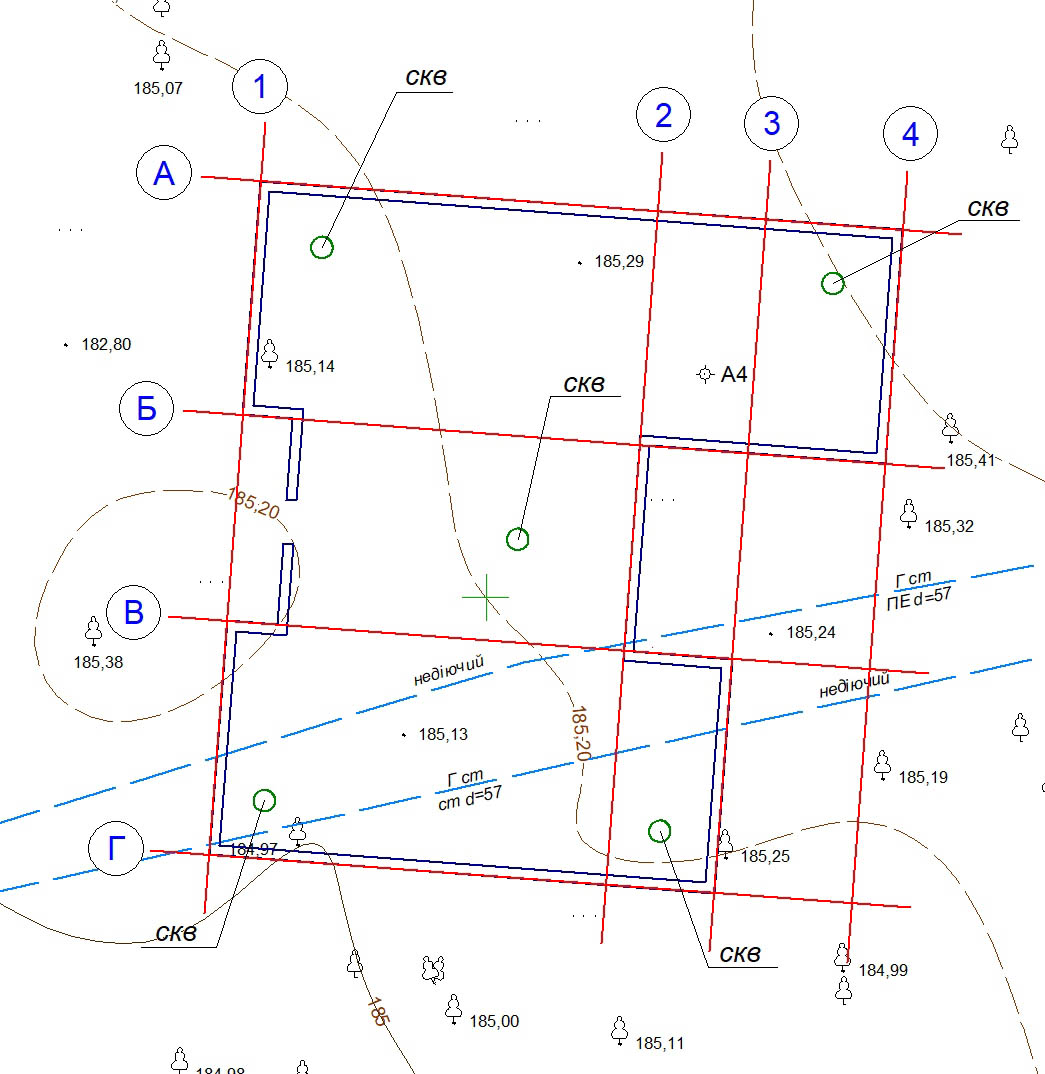

Саме винос осей робиться на підставі спеціального розбивочного креслення, на який наносяться:

• контури будівель з розмірами та розташуванням осей;
• точки розбивної основи;
• елементи розбивки.
